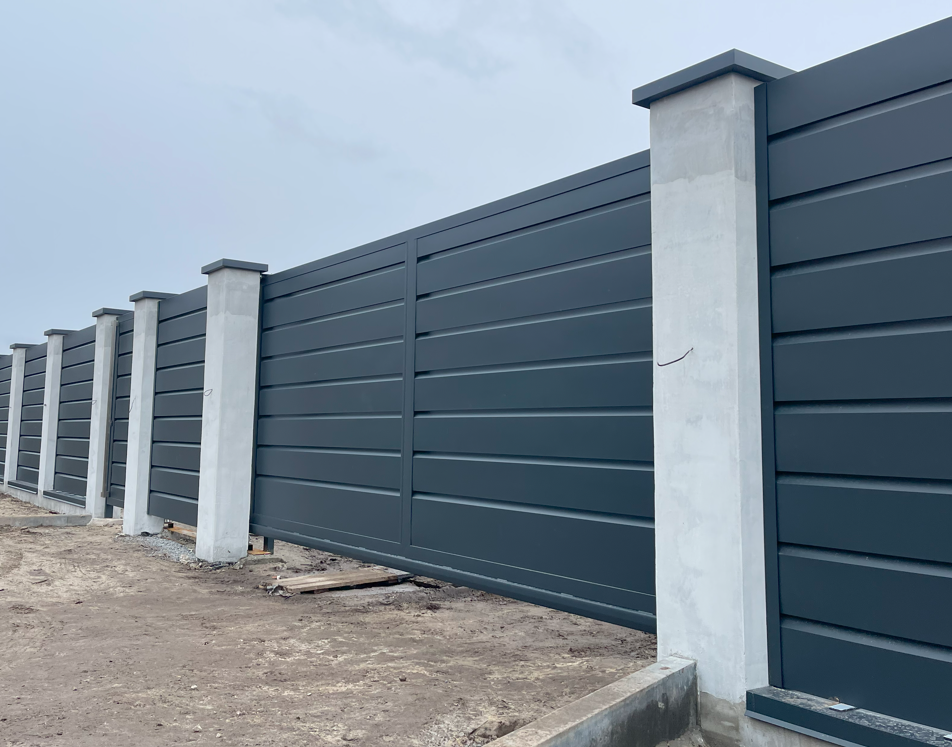

Відкатні ворота металеві/ Тип заповнення Жалюзі PIPE/Темно-сірий

1. ШВИДКІСТЬ ВІДКАТНИХ ВОРОТ
─────────────────────────────────────────────────────────────────
Створені коміри виготовлені з профільної поцинкованої труби. Залежно від типу заповнення й розміру воріт може використовуватися труба різних розмірів.
Підготовка й забарвлення стулки містять три етапи:

1. Зварні шви очищаються піскоструминним методом.
2. На місця, де зняте оцинковане покриття, відновлюється захисний шар методом електродугового напилення.
3. Завершальна підготовка та порошкове забарвлення за каталогом RAL.







2. НАПРАВЛЯЮЩИЙ ПРОФИЛЬ
─────────────────────────────────────────────────────────────────
Напрямна шина з цинковим покриттям приварюється до рамки воріт перед фарбуванням. Спеціальний переріз профілю забезпечує плавний і рівномірний хід воріт по роликових опорах.
Залежно від ширини отвору та ваги воріт застосовуються три типорозміри напрямного профілю:

• 70×60×3,5
• 94×85×5
• 140×140×6

3. ЗАСТОСУВАННЯ ВІРТІВ
─────────────────────────────────────────────────────────────────
Секції облицювання кріпляться до рами гвинтами; у рамі заздалегідь встановлюються клепальні гайки. Під час монтажу особлива увага приділяється ретельній підгонці деталей, щоб не залишалося щілин і проміжків.
Для кріплення лички застосовуються алюмінієві комплектуючі, пофарбовані в колір виробу. Головна мета — забезпечити надійне кріплення без видимих деталей на лицьовій стороні.

4. ОПОРНИЙ СТОЛБ
─────────────────────────────────────────────────────────────────
Опорний стовп виготовляється з профільної поцинкованої труби та комплектується пластиковою заглушкою. Призначений для встановлення верхніх і нижніх ловників, а також слугує упором воріт при їх повному закритті.

5. ВЕРХНІЙ ОГРАДИЧНИК
─────────────────────────────────────────────────────────────────
У верхній частині воріт встановлений напрямний вузол, щоб стулка не відхилялася від заданої траєкторії.

• Створка проходить між роликами (двум'я або чотирма), які вільно обертаються.
• Ролики виготовлені з матеріалу, що забезпечує плавну та тиху роботу воріт під час експлуатації.

6. РАМКА-СТОЛБ ВЕРХНЕНОГО ОГРАЖУ
─────────────────────────────────────────────────────────────────
Рамка-стовп є одним із носійних елементів конструкції відкотних воріт. Вона запобігає зміщенню воріт під час вітрового навантаження. Залежно від умов монтажу передбачено кілька варіантів компонування з верхнім обмежувачем і опорними стовпами:

6 А. Верхній обмежувач на 4 ролики + 2 стовпи
Опорна рамка з двох труб і верхнього обмежувача. Верхній обмежувач на 4 ролики приварений у центрі до поцинкованих труб. Такий варіант зазвичай використовують під час встановлення воріт із металевими стовпами (без цегляних або бетонних колон).

6 В. Верхній обмежувач на 4 ролики + 1 стовп
Обмежувач приварюють до однієї стійки з поцинкованої труби, а протилежний його кінець кріплять до наявної колони.

6С. 1 опорний стовп + обмежувач U (2 ролики) + П-подібний профіль на ворота
На раму комір закріплюється П-подібний напрямний профіль. На опорний стовп — куточки, мітки та ролики, які заходять у цей профіль і утримують стулку під час вітрових навантажень.

7. РОЛИКОВА ОПОРА (БІЛЬША НЕСУХАРІШКА КАРЕТКА)
─────────────────────────────────────────────────────────────────
Дві роликові опори (каретки) забезпечують рух воріт напрямним профілем. Вони сприймають усе навантаження від стулки та передають її на фундамент. Конкретний тип роликових опор вибирається залежно від обраного напрямного профілю (див. пункт 2).

8. РЕГУЛЬОВАНІ ОПОРИ (ПОДСТАВКИ)
─────────────────────────────────────────────────────────────────
Дві регульовані опори кріпляться до фундаменту анкерами або приварюються до закладних елементів. Їхнє завдання — спростити монтаж і забезпечити регулювання воріт за висотою, а також захистити роликові опори від контакту з агресивним середовищем, продовжуючи термін їхньої експлуатації.

9. ЗАКЛАДНА ДЕТАЛЬ
─────────────────────────────────────────────────────────────────
Основна функція закладної деталі — слугувати противагою для відкатних воріт.

• Виготовляється зі швелера No16 і каркаса з арматури (діаметром 8-10 мм).
• Бетонується вздовж лінії відкату воріт у зоні консолі.
• Рекомендується розташовувати її на 80-100 мм нижче рівня фінішного покриття.

10. МУФТА РЕГУЛЬОВАНА + НАКЛАДКА
─────────────────────────────────────────────────────────────────
Цей регулювальний елемент вварюється в діагональ консольної частини воріт і дає змогу усунути провисання стулки. Складається зі шпильки з лівою і правою різзю. Завдяки затягуванню або ослабленню болта можна коригувати положення воріт по горизонталі.

11. ЗАГЛУШКА ПЛАСТИКОВАЯ
─────────────────────────────────────────────────────────────────
Виконує декоративну функцію та захищає торець шини від потрапляння сміття та вологи.

12. ОПОРНЫЙ РОЛИК
─────────────────────────────────────────────────────────────────
Встановлюється в передній частині шини, знижує навантаження на напрямний профіль у разі закритого положення коміра та не дає шині «відходити» з роликів.

• Конструкція містить декоративну кришку з демпфером, що захищає механізм під час експлуатації.

13. НІЖНІЙ УИЛОВНИК (З КОМПЛЕКТОМ МЕТИЗІВ)
─────────────────────────────────────────────────────────────────
Нижній уловник сприймає навантаження від опорного ролика, коли ворота закриті. Конструкція дає змогу закривати ворота навіть за невеликих відхилень стулки від робочої траєкторії. Ловник також знижує рівень шуму та вібрацій у закритому положенні воріт і забезпечує їх стійкість до вітрового навантаження.

14. Верхень УїВИДКИЙ (З КОМПЛЕКТОМ МЕТИЗІВ)
─────────────────────────────────────────────────────────────────
Призначений для утримання верхнього краю воріт у закритому положенні. До комплекту входять полімерні накладки, які кріпляться шурупами до стулки та захищають її край від пошкоджень.

• Регульована ширина уловника: від 40 до 95 мм.

15. КРОНШТЕЙН УЛОВИТЕЛЯ
─────────────────────────────────────────────────────────────────
Використовується для кріплення опорного стовпа до колони або кріплення ловників безпосередньо до опорного стовпа.

16. ЗУБЧАta РЕЙКА + КОМПЛЕКТ ВТУЛОК + КОМПЛЕКТ МЕТИЗІВ
─────────────────────────────────────────────────────────────────
Зубчаста рейка фіксується на стулці воріт через дистанційні втулки за допомогою болтів, які вкручуються в клепальні гайки в рамі. Рейка входить до зачеплення з приводом автоматики, забезпечуючи автоматичне відкриття й закривання воріт.

РЕКОМЕНДАЦІЇ ЩОДО ЕКСПЛУАТАЦІЇ
─────────────────────────────────────────────────────────────────

• Проводьте регулярне чищення та змащування механізмів, щоб уникнути раптових зламання.
• У несприятливих погодних умовах (сніг, дощ, мороз) автоматична система дає змогу відкривати ворота одним натисканням кнопки, без потреби вручну розчищати проїзд.
• Під час вибору автоматизованих відкотних воріт Ви можете керувати ними, не виходячи з автомобіля, що особливо зручно в разі негоди.

Якщо ви маєте можливість встановити автоматичні відкатні ворота, сміливо робіть вибір на їхню користь: результат неодмінно перевершить ваші очікування.
